掲載日：2020.8.6
すべてのデータは、オムニエースヘ ～ 大容量記憶媒体に高速・長時間計測 ～

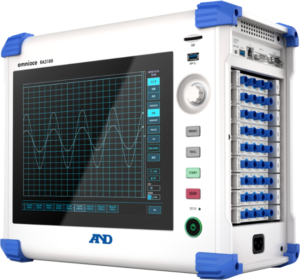

エー・アンド・デイ/A&D オムニエース RA3100
オムニエース RA3100は、近年、普及が進んだインバータ制御技術を用いた電気自動車や家電製品、鉄道車両、ソーラー発電システムなどの開発およびメンテナンス現場で、厳しいノイズ環境でも高速スイッチング波形を正確に長時間測定できる研究・開発、現場メンテナンス向けのデータアクイジション装置です。
製品の価格
RA3100（本体のみ） 標準価格：￥980,000（税別)）
（2ch電圧モジュール 4台 実装時） 標準価格：￥1,380,000（税別）
- 2024年8月現在の価格になります。
- 価格については、予期なく変更する場合があります。
主な特長
- 多チャネル入力
Max 36ch（アナログ入力時）、Max 144ch（ロジック入力時）
- 高速サンプリング
Max 20MS/s
- 長時間レコーディング
メモリ容量：4GB（18ch使用時、20MS/s、5秒）、SSD容量：256GB（36ch使用時、1MS/s、59分）
- 入力モジュール
電圧、高電圧(1,000V)、 温度、ひずみ、加速度、パルス、ロジック
- 高速・高精細記録
紙送り速度：最速100mm/s
記録紙が無くなってもSSDにバックアップ
- 優れた視認性・操作性
12.1型液晶ディスプレイとタッチパネルの 採用により、優れた視認性と操作性を実現。
- バックスクロール
測定を終了せずに測定中のデータを再生可能
- 多彩なモニタ
Y-T波形表示、X-Y表示、FFT解析が可能
