岩崎通信機/IWATSU　任意信号発生器/ファンクションジェネレータ

任意信号発生器/ファンクションジェネレータとは、任意の周波数・振幅・波形を持った信号を出力できる電子計測機器です。電子測定において、被測定回路を動作させるために使用されます。また既知のノイズを出力信号に印加し、被測定装置の応答を確認することで、通常の性能範囲を超えるストレスがかかった時の耐久性を試験することができます。IWATSUの任意信号発生器は、研究・開発・製造など様々なアプリケーションに対応いたします。

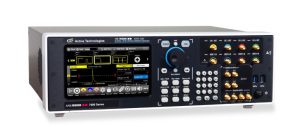

AWG7000 任意信号発生器/ファンクションジェネレータ

世界最速の14bit任意信号発生器

• 立上り/立下り時間50ps
• 5Vpp振幅
• 最高20GS/s

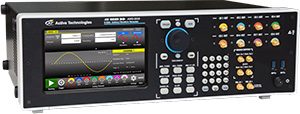

AWG5000シリーズ 任意信号発生器

AWG5060/5060Dシリーズは、最高周波数帯域2GHz (5060D：2.2GHz)・最高出力電圧5Vp-p (5060D：3Vp-p) です。
また、1S/s から 6.16GS/s の可変サンプリングレート、垂直分解能16ビットのDACシステムを搭載。高出力の高速信号で波形を
忠実に再現いたします。
AWG5030Dシリーズは、最高周波数帯域1.32GHz、最高出力電圧3Vp-pです。

• 2、4、8チャンネルアナログ出力
• 最高サンプリング速度：AWG5060/5060D 6.16GS/s   AWG5030D 3GS/s
• 垂直分解能16ビット
• 周波数帯域   AWG5060/5060D 2GHz   AWG5030D 1GHz
• 最大出力5Vp-p・オフセット電圧±2.5V(50Ω)、出力電圧ウィンドウ±5V (10Vp-p)
• 最大波形メモリ長4Gpts/チャンネル
• アナログ出力チャンネルに同期した最大32チャンネルのデジタル出力
• 使いやすいSimple Rider™タッチスクリーン・ユーザーインターフェース
• 4台同期運転可能(AWG5068のみ)：最大32chアナログ出力＋128chデジタル出力

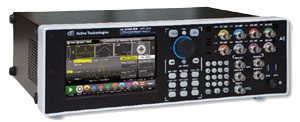

AWG4000シリーズ 任意信号発生器

AWG 4000シリーズは、周波数帯域300MHz・最大出力電圧24Vp-p(High-Z)・アナログ8ch・デジタル32chを搭載。パワー半導体やカーコンポーネントなど高周波・高電圧が必要なアプリケーションに最適な1台です。

• 2、4、8アナログ出力
• 最高サンプリング速度1.2 GS/s
• 垂直分解能16ビット
• 周波数帯域300MHz
• 最大24 Vp-p(High-Z)
• オフセット電圧±12V、出力電圧ウインドウ±24V (48Vp-p) [High-Zの場合]
• 最大波形メモリ長128 Mpts/ch
• アナログ出力チャンネルに同期した最大32chのデジタル出力
• 使いやすいSimple Rider™ タッチスクリーン・ユーザーインタフェース
• 4台同期運転可能 (AWG4018のみ)：最大32chアナログ出力＋128chデジタル出力

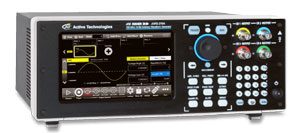

AWG2000シリーズ 任意信号発生器

AWG 2000シリーズは、周波数帯域180MHz・最大出力電圧24Vp-p(High-Z)・アナログ4ch、デジタル8chを搭載。最大256Mptまでレコード長を増設可能です。電気回路、カーエレクトロニクス、半導体など様々な分野でお使いいただける一台です。

• 2、4アナログ出力
• 最高サンプリング速度600 MS/s：(2倍補間機能使用時1.2 GS/s)
• 垂直分解能16ビット
• 周波数帯域180MHz
• 最大12Vp-p(50Ω負荷)
• 最大波形メモリ長256Mpts/ch
• アナログ出力チャンネルに同期した最大8chのデジタル出力
• 使いやすいSimple Rider™ タッチスクリーン・ユーザーインタフェース

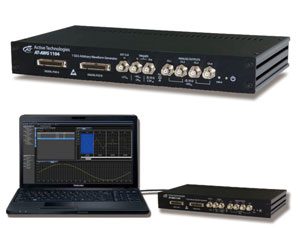

AT-AWG1100シリーズ 任意信号発生器

AT-AWG1000シリーズは、アナログ・デジタルが混在した多チャンネルの複雑な信号を容易に出力することが出来るUSB型の任意信号発生器です。最大24Vp-pの高電圧出力・1GS/s (4倍補間)・複数のユニットを同期し、最大アナログ32ch・デジタル144chの多チャンネル出力等が可能です。優れたコストパフォーマンスと充実の機能で、広範なアプリケーションに対応することができます。

• 2・4チャンネルアナログ出力
• 最大出力12Vpp(50Ω)・24Vpp(High-Z)の高電圧出力
• 出力インピーダンス可変(50Ω・LOW-Z[＜1m Ω])
• 1GS/sの高速サンプリング
• 16ビット 高分解能出力
• 変調機能：AM、PM、FM、ASK、PSK、FSK、PWM内蔵
• ミックスドシグナル機能：アナログ・デジタル信号の同期出力
• 用途に合わせて選べる使いやすい3種類のインターフェース
• 数式エディタ：数式から波形生成
• ラックマウント(1U)可能。
