Kvaser　USB/CANインターフェイスのご紹介

掲載日：2024.11.20

低価格を実現、コストパフォーマンスに優れたUSB/CANインターフェイス

Kvaser　USB/CANインターフェイスのご紹介

Kvaser U100

Kvaser U100　1チャンネルCAN/CAN FD-UDBインターフェイス

Kvaser U100は、進化する自動車開発市場のニーズに真正面から対応する強化されたガルバニック絶縁を備えた堅牢なシングルチャネルCAN/CANFD-USBインターフェイスです。J1939、CANopen、NMEA2000R、SocketCAN、およびDeviceNetと互換性があり、これは、海洋、産業、建設、大型、農業、およびEVを含む自動車の堅牢なアプリケーションにも適した新しい範囲のインターフェースの最初のものです。Kvaser U100は、独自の電気回路の保護を強化し、防振、耐衝撃、落下防止のハウジング、高品質のケーブルを利用して、CANインターフェース設計の新しい基準を確立します。

Kvaser U100の革新的な機能
電気的堅牢性：強化されたガルバニック絶縁、5000VACrmsを60秒間適用して設計を検証
異なる電位のシステムに接続されたU100は、他のインターフェイスよりもはるかに長いタイムスケールで電圧ストレスに耐えることができます。

物理的堅牢性：IP67定格。軽量でありながら耐久のあるハウジング。
TPEでオーバーモールドされたガラス繊維強化ピリアミドハウジングを備えたこのインターフェイスは、組立ラインの繰り返し接続、砕石プラントの高水分および粉塵環境、またはサービス環境の損耗などテストラボを超える厳しい条件に対応できます。高品質のケーブルは、損傷が発生した場合に交換可能＊です。

インテリジェントカラーLEDディスプレイ
2つのLEDバーは、送受信されたメッセージの0から100％のバスレートを示します。さまざまな色と点滅パターンが現在の状態を定義し、エラーフレームを即座に示します。
インテリジェントカラーLEDディスプレイ

CAN接続用のさまざまなケーブル/コネクタオプション
Kvaser U100(01173-1)には、デフォルトで9ピンD-SUBコネクタが付属しています。J1939-13タイプⅡ(01266-0)、M12(01267-7)、およびOBD-Ⅱ(01268-4)コネクタ利用可能。

Kvaser Air Bridge Light HS

Kvaser Air Bridge Light HS　Ethernet, WLAN/CAN, Bridge

Kvaser Air Bridge Light HSは、設定不要のワイヤレスCANブリッジで、安定性や範囲を犠牲にせず予測可能な待ち時間を実現します。生のCANデータをやり取りするための設定済みプラグアンドプレイユニットのペアで構成されています。例えばCANで接続された2つの可動部品の間など、有線での接続には不向きあるいは難しい環境や状況に対応できるよう設計されています。

Kvaser Air Bridge Light HSは、生のCANフレームを送信するためにポイントツーポイントの無線リンクを使用して、CANバスシステム間に高速で待ち時間の短いワイヤレスブリッジを作成します。WiFiとBluetoothとは異なり、この新しいデバイスは独自に開発されたプロトコルを使用し、1つのシステムを2つの部分に分割する周波数ホッピングスペクトラム拡散（FHSS）変調と2.4GHzガウス周波数シフトキーイング（GFSK）を利用します。接続の待ち時間（約4.8ミリ秒）これにより、エアブリッジは最大70 mのより効果的な接続範囲を達成できます。

特徴

設定済みのユニットのペアにより2つのCANネットワーク間でポイントツーポイントワイヤレス接続を確立。
2.4GHz専用プロトコル
内蔵型で、アンテナ出力は最大8dBm
ボーレート自動検出 (125K, 250K, 500K, 1M)
11ビット(CAN 2.0A)と29ビット(CAN 2.0Bアクティブ)の両方の識別子をサポート
高速CAN接続（ISO 11898-2準拠）、最大1Mbit/s
CANバスを介した電源供給
丈夫なアルミニウム製ハウジング
プラグアンドプレイでドライバーも設定も不要
J1939,CANopen,NMEA2000,DeviceNetとの完全な互換性
-40℃～70℃までの広範囲な動作温度

Kvaser USBcan Pro 2xHS v2

Kvaser USBcan Pro 2xHS v2　USB/CANインターフェイス

USBcan Pro 2xHS v2は、スクリプト機能を備えた、USBとデュアルチャンネルCANまたはCAN FDのインターフェースです。標準のUSBコネクタと、ISO 11898-2準拠のCANトランシーバを備えた2つの高速CANチャンネルを個別の2つの9ピンD-Subコネクタに搭載したこの製品は、高性能ながらコンパクトで、単純なデュアルチャンネルインターフェースとして2つの高速CANバスをPCまたはモバイルPCに接続したり、プログラムしてさらに多くのことを実行することもできます。Proバージョンには、デバイスのプログラミング開始時に制限が引き下げられた軽量開発環境のKvaser TRXが付属しています。

特徴

USB to CANbusインターフェース
2つの高速CAN（ISO 18898-2）チャンネル
CAN FDをサポート
絶縁

機能一覧

CAN FDをサポート・すばやく簡単なプラグアンドプレイインストール
11ビット（CAN 2.0A）と29ビット（CAN 2.0Bアクティブ）の両方の識別子をサポート
USBバス給電
絶縁
高速CAN接続（ISO 11898-2に準拠）、最大1 Mbit/s
J1939、CANopen、NMEA 2000、DeviceNetとの完全な互換性
Kvaser MagiSyncにより、同一PCに接続された複数のPC-バスインターフェース間での自動時間同期が可能・プロトコル処理の最適化、CANメッセージのインターフェースでの直接プレフィルタ、不足ハードウエアのシミュレートなど、プログラミング機能がインターフェースモードをサポート
複数デバイスの同時操作

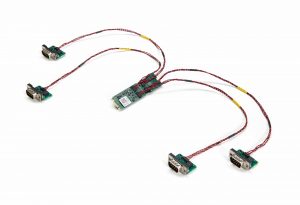

Kvaser M.2 PCIe 4xCAN

Kvaser M.2 PCIe 4xCANは、PCI Express 接続と利用可能な B または M キーの M.2 スロットを備えたホストコンピューターに 4つの高速 CAN/CAN FD チャネルを追加する、高度に統合された組み込み CAN ボードです。

この CAN インターフェイスボードは、22 x 80 mm の M.2 カードサイズと業界をリードするわずか 2 mm の高さにより、特にコンパクトなフットプリントを実現しています。Kvaser M.2 PCIe4xCAN のユニークな点は、CAN トランシーバーが分散 (オフボード) されているため、CAN ネットワーク自体の近くに配置できることです。このレイアウトにより、信号の品質と整合性が最大化されます。

タイムスタンプの解像度がわずか 1 μs、チャネルあたり最大20000 msg/s のメッセージレート、さらにサイレントモード、エラーフレームの検出と生成などの高度な機能を備えた、分散CAN トランシーバーを備えたこの高度なボードは、さまざまな組み込みシステムに統合できます。
