ヘキサゴン・メトロジー/HEXAGON　ポータブル三次元測定アーム Absolute Arm

Absolute Arm 各モデルは、測定による生産性を向上できるよう設計されており、他の製造プロセスをスケジュール通りに行うことができます。実用性を考慮した設計のため、多くの産業環境で測定が可能です。作業を中断して校正することなくプローブやスキャナーを交換できる柔軟性、必要な場所に測定結果を表示する柔軟性、製品ラインアップの柔軟性などにより、最適なソリューションを提供いたします。

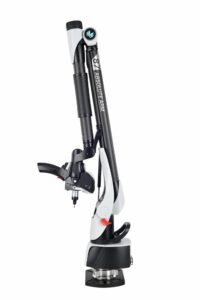

Absolute Arm 7 軸モデル

従来のポータブル計測アームよりも豊富に必須機能を備えている Absolute Arm(アブソリュートアーム) 7 軸モデルは、ポータブルでハイエンドな計測アプリケーションに最適です。扱いやすさを重視して設計された、高い操作性と測定の容易さという点で他の追随を許さない、多関節測定アームです。

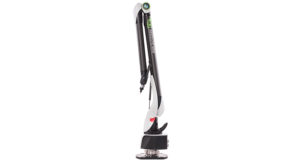

Absolute Arm 6 軸モデル

エントリーレベルの 3D スキャンオプションも選択可能な特別な接触測定アーム – それが、Absolute Arm(アブソリュートアーム) 6 軸モデルです。作業のしやすさを重視して設計され、 特許取得済みのアブソリュートエンコーダを各関節軸に内蔵した、他にはない独自のポータブル測定アームです。

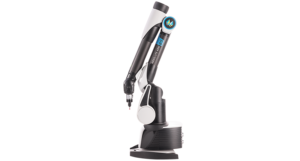

Absolute Arm Compact

Absolute Arm Compact(アブソリュートアーム コンパクト) は、小さな部品やコンポーネント向けの高精度タッチプローブ測定を実施する究極のソリューションです。作業現場の机上や CNC 機に簡単に設置できる Compact は、高いポータビリティと使いやすさを提供します。ウォームアップや WiFi へのリファレンスを不要にし、完全なポータビリティを可能にするバッテリー電源オプションを備えたアブソリュートエンコーダがすべての関節軸に内蔵され、フラッグシップ製品の Absolute Armシリーズ と同じく最も信頼できる機能を備えています。

主な特長

• アブソリュートエンコーダ搭載により、ウォームアップも初期化不要
  単純に電源ONするだけでアームによる部品測定を開始ことが可能
• 使用時のタッチプローブやレーザスキャナーのキャリブレーションは不要
• ラインナップは、1.2mから4.5mまでの7段階
• プローブ精度は、20ミクロン、スキャン精度は、50ミクロン以内の高精度
• ハイテクカーボンファイバー製ボディが、あらゆる環境下での耐久性と熱安定性を確保
• プローブ及びスキャン精度はB89.4.22規格に準拠、またプローブ精度はVDI/VDE 2617-9及びISO 10360-2規格でも提供可能

■代表的な産業

自動車、航空宇宙、発電/エネルギー、成形産業、鋳物産業、板金製品、機械製造、スポーツ器具、管材/チューブ材、農機及び重機、造船、鉄道、考古学と史跡保存

■代表的な測定用途
板金製品、金型/ツーリング、加工済部品、治具と固定具セットアップとアライメント、チューブとチューブ組み立て品、CAD対部品比較、アライメント、リバースエンジニアリング、バーチャルアッセンブリー、ホワイトボディ、機内ツール検査、複合材検査、ダイキャスト製品と図柄
