掲載日：2019.5.7
自動車産業品質マネジメントシステム規格IATF16949に対応したA2LA(ISO17025)認定校正を短納期・リーズナブルコストで提供！
オータマ校正サービス/OHTAMA Calibration Service A2LA(ISO17025)認定校正
オータマ校正サービスは、自動車を校正する製品設計、製造、保守などに関わる測定装置について、自動車産業関連の品質マネジメントシステム規格IATF16949に対応した校正を提供しています。
IATF16949は不具合の予防・早期発見、製造工程のばらつきの予防、生産の効率化などに貢献するもので、機器の客観的な管理に不可欠なことから、欧米ではすでに対応が進んでいます。
※IATF(International Automotive Task Force)：欧米の自動車メーカおよび自動車産業団体で構成された組織
※A2LAはISO/IEC17025を満たす校正機関などを認定する米国の試験所認定機関
| 校正対象
機器リスト |
|
| 対象機種 | 校正内容 |
| デジタルマルチメータ | 直流電圧、直流電流、交流電流、交流電流、直流抵抗値、温度測定、周波数 |
| データロガー | 各タイプ熱電対対応：基準熱起電力(JIS C 1602-1995)より指定した温度の電圧値で校正 |
| オシロスコープ、電圧プローブ | 電圧軸感度、時間軸、周波数帯域、入力ｲﾝﾋﾟｰﾀﾞﾝｽ |
| 電流プローブ | 電流感度、周波数帯域 |
| 電流/インジェクションプローブ | 変換ｲﾝﾋﾟｰﾀﾞﾝｽdBΩ、結合係数 |
| 安定化電源 | 設定電圧、設定電流、設定周波数、高調波ひずみ |
| 信号発生器 | 基準周波数、出力ﾚﾍﾞﾙ確度、周波数特性、高調波歪、SSBﾉｲｽﾞ、 |
| 出力ｲﾝﾋﾟｰﾀﾞﾝｽ、AM/FM/位相/ﾊﾟﾙｽ変調 | |
| ファンクションジェネレータ | 周波数、電圧振幅、SINE出力、方形波立上り/立下り時間、Duty幅 |
| 耐電圧試験器 | 設定DC/AC電圧・設定電流、警報電流、印加時間 |
| ネットワークアナライザ | ﾎﾟｰﾄVSWR、出力ﾚﾍﾞﾙ、減衰量、位相、ﾘﾀｰﾝﾛｽﾘﾆｱﾘﾃｨ |
| 静電気試験器※ | ISO・IEC規格対応 電流波形ﾊﾟﾗﾒｰﾀ、設定電圧 |
| 7637試験器 | ISO7637：Pulse1,2a,2b,3a,3b,5a,5b、電圧ﾚﾍﾞﾙ、波形ﾊﾟﾗﾒｰﾀ |
| サージ試験器 | IEC61000-4-5 ﾋﾟｰｸ電圧/電流ﾊﾟﾗﾒｰﾀ、位相ｼﾌﾄ |
| LISN/AMN:擬似電源回路網 | CISPR16-1-2, CISPR25、CISPR16、ISO7637 結合係数、ｲﾝﾋﾟｰﾀﾞﾝｽ、位相、ｱｲｿﾚｰｼｮﾝ |
| CDN | 結合係数、ｲﾝﾋﾟｰﾀﾞﾝｽ、位相、ｱｲｿﾚｰｼｮﾝ |
| RFパワーメータ・センサ | 基準周波巣、基準出力、ﾚﾍﾞﾙﾘﾆｱﾘﾃｨ、周波数特性、入力ｲﾝﾋﾟｰﾀﾞﾝｽVSWR |
| RFケーブル、アッテネータ、 方向性結合器 |
ｲﾝｻｰｼｮﾝﾛｽ、ﾎﾟｰﾄｲﾝﾋﾟｰﾀﾞﾝｽVSWR、減衰量、結合係数 |
| LCRメータ | 測定周波数、測定レベル、AC抵抗、ｷｬﾊﾟｼﾀﾝｽ、ｲﾝﾀﾞｸﾀﾝｽ |
| 周波数カウンタ | 周波数確度、入力ﾚﾍﾞﾙ感度 |
| パワーアナライザ 高調波・フリッカアナライザ |
精密標準器によるﾊﾟﾜｰｱﾅﾗｲｻﾞの高精度な校正を提供 |
| 電圧：1000V/電流：20A、電力/力率測定、高調波電流（50/60Hz）40次、 | |
| 電圧変動(Pst, dc,dmax)、ｲﾝﾀｰﾊｰﾓﾆｸｽ、THD | |
| IEC61000-4-15Ed.2, IEC61000-3-2/3-3, IEC61000-3-11/3-12準拠 | |
| リファレンスインピーダンスネットワーク | R､jX、L 50/60Hz |
| スペクトラムアナライザ | 周波数・SPAN確度、ﾚﾍﾞﾙ確度、RBW偏差、残留FM、ﾉｲｽﾞｻｲﾄﾞﾊﾞﾝﾄﾞ、 |
| 高調波歪、内部混変調歪、Cal Out、ﾄﾗｯｷﾝｸﾞｼﾞｪﾈﾚｰﾀ | |
| EMI テストレシーバー | CISPR16-1-1 周波数・ﾚﾍﾞﾙ確度、入力ATT・ｲﾝﾋﾟｰﾀﾞﾝｽ、選択度、 |
| QP/PK/AV検波ﾊﾟﾙｽﾚｽﾎﾟﾝｽ、高調波歪、内部変調歪 | |
| 広帯域アンテナ※ | 弊社アンテナ校正サイトでSSM校正対応 |
| EUT測定用ﾌｧｸﾀ：D=10m、高さ2m、水平偏波（ANSI C63.5自由空間補正） | |
| SAE用ﾌｧｸﾀ：D=1m、高さ3.0m | |
| ホーンアンテナ※ | 1GHz-18GHz：ｱﾝﾃﾅﾌｧｸﾀ、ｱﾝﾃﾅ放射ﾊﾟﾀｰﾝ、3dBﾋﾞｰﾑ幅 |
| SAE用ﾌｧｸﾀ：D=1m、高さ3.0m | |
| PODアンテナ※ | 1-18GHz放射パターン：CISPR 16-1-4, VCCI |
| ループアンテナ・ループセンサ※ | 10Hz-30MHz：IEEE Std.291-1991 標準磁界法、SAE ARP958 中心磁界法 |
| モノポールアンテナ | 10Hz-50MHz：CISPR16-1-4, SAE ARP958 容量置換法 |
| NSA評価 | 10m暗室、3m暗室： 30MHz-1GHz、ANSI/CICPR/VCCI |
| ETSI NSA評価 | ETSI TS 102 273-2準拠、ETSI TS 102 273-3準拠 |
| SVSWR評価
NSIL評価 |
1GHz-6GHz、6GHz-18GHz：CISPR16-1-4 / VCCI
30MHz以下のサイト評価 CISPR16-1-4 |
| ISN:通信ポート用 | 結合係数、ｲﾝﾋﾟｰﾀﾞﾝｽ、位相、LCL 55/65/75dB、ｲﾝｻｰｼｮﾝﾛｽ、ｱｲｿﾚｰｼｮﾝ |
| CVP:容量性電圧プローブ | 電圧分割係数 |
| バースト試験器 | IEC61000-4-4準拠、ﾋﾟｰｸ電圧、立上り/立下り時間、ﾊﾟﾙｽ幅 |
| ディップ瞬断試験器 | IEC61000-4-11準拠、Dip電圧、立上り/立下り時間、位相ｱﾝｸﾞﾙ |
| リング波/減衰波発生器 | IEC61000-4-12, IEC61000-4-18準拠、波形ﾊﾟﾗﾒｰﾀ |
| EM/吸収クランプ | IEC61000-4-6 結合係数、減結合係数、ABCD変換（ｲﾝﾋﾟｰﾀﾞﾝｽ、減結合係数) |
| プリアンプ/電力アンプ | 9kHz-18GHz ｹﾞｲﾝ、入出力ｲﾝﾋﾟｰﾀﾞﾝｽ、最大出力ﾊﾟﾜｰ、高調波歪 |
| ガウスメータ※ | DC/AC磁界強度、ﾚﾝｼﾞ校正、周波数特性 DC-400kHz |
| 耐除細動試験器、雷サージ試験器 | Compliance Products社製 |
| 電界プローブ | 9 kHz to 6 GHz 周波数応答 リニアリティ 等方向性 |
| 注1) 校正範囲には、一部A2LA認定外の校正も含まれます｡ | |
| 注2) ※印の機種は、条件により出張校正が困難な場合があります｡ | |
| 注3) VCCI設備登録の代行申請も承ります。 | |
主な特長

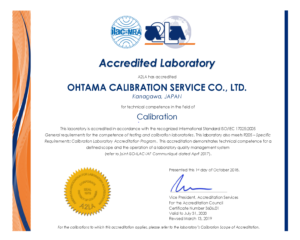

- A2LA認定のロゴマークと IRAC・MRAマーク（相互承認協定マーク）入りの校正証明書を発行
- 出張校正や特急・短納期の依頼にも柔軟に対応
