高電圧/低電圧 :ハイブリッドADC搭載高速データ収録システム

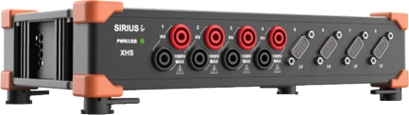

デュージャパン/DEWE Japan モーターインバータ計測用高速データ収録システム SIRIUSi-XHSシリーズ
SIRIUS XHSシリーズは、高帯域の過渡現象収録と非常に高いダイナミックレンジでエイリアスのないデータ収録が可能な新しいハイブリッドADCテクノロジを備えた 高速データ収録システム(15MS/s & 1MS/s)です。
新しいADC技術により、各アナログ入力チャネルに対して1台で3つの動作モードを選択できます。
また、高速サンプリングモードで長時間計測が可能です。【15MS/s：約70分@1TB SSD】
1. 高サンプリングモード：16bit ADC(SAR)
5MHz帯域幅と15Ms/sサンプリングレート
SIRIUS XHSは、リンギングやオーバーシュートなしでインパルス、ステップ、およびスクエア信号を完全に収録できます。このようなモードは、過渡現象収録および電力解析に最適です。
2. 高ダイナミックエイリアスフリーモード：24bit ADC
最大1Ms/sの データを最高150dBのダイナミックレンジで収録
ナイキスト基準に近い帯域幅を持つこのエイリアスフリーフィルタは、音や振動などの信号の周波数領域解析に使用されます。

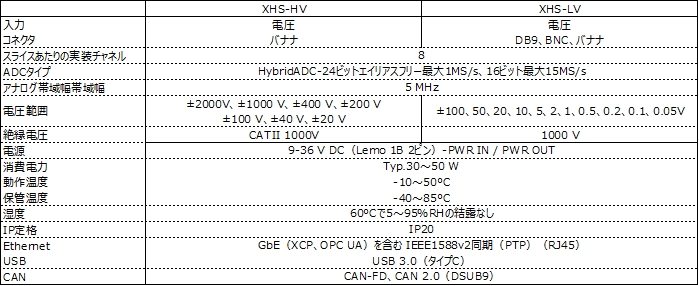

主な特長
