Uvitron 紫外線LEDシステム, 紫外線照射装置 SkyRay

　　　　　

【SkyRay800】　　　　　　【SkyRay with Rayven】　　　【SkyRay サイド・バイ・サイド・マウント】

SkyRayは、すべてのシステムコンポーネントを小型ランプヘッドに統合したコンパクトなプログラマブルLED投光照射硬化システムで、リモートコントローラー、電源ボックス、リモートクーラーを必要とせず、工場のどこにでも簡単に取り付けることができます。 ヘッドを取り付け、AC電源コードを接続するだけで、定時露光硬化を開始できます。
長寿命のソリッドステートLEDが、5 x 5インチの硬化エリアを、涼しく均一な高輝度光で照らします。 露光タイマーを内蔵し、出力強度を調整できます。 フロントパネルのLCDディスプレイと密閉されたメンブレンタイプのキーパッドにより、硬化操作のプログラミングとモニタリングが簡単に行えます。
システム用量およびセットアップ・パラメーターにはパスワード保護機能があり、機密性の高いプロセスや制御設定の不正変更を防止します。 ユニットには、可変速冷却ファンと便利なフラッシュマウントキャリングハンドルが装備されています。 エンクロージャーのスリムなデザインにより、複数のユニットを横に並べて設置することができ、より広い硬化領域の露出が可能。

製品の価格

お問い合わせください

主な特長

システムタイマー

硬化時間は1～9999秒のタイマーで制御され、露光が完了するとLEDが消灯し、ビープ音が鳴ります。 タイマーを1～9999時間のモードに切り替えて、人工エイジングやその他の長時間露光アプリケーションに使用することもできます。 また、露光タイマーをユーザー制御のマニュアルモードに設定し、ディスプレイ上の露光時間増分が硬化の経過時間を示すようにすることもできます。

ランプ強度コントロール

このシステムは、10～100％の強度レベルをユーザーが調整できる。 この機能により、繊細な材料に適した硬化強度を柔軟に選択することができます。

ステータス・インジケータとアラーム

3つのフロントパネルLEDを装備： AC電源オン/ドアオープン、ランプLED点灯、システムアラーム。 また、SkyRayはすべての内部サブシステムと環境条件を監視し、システム状態、内部温度レベル、アラーム状態をLCDディスプレイに表示します。

外部ロジック信号インターフェース

天面のD-sub15ピンコネクターから絶縁されたロジック信号を使用し、システムの遠隔監視・制御が可能です。 デジタルロジック機能により、マシンコントローラーやPLCとの直接インターフェースが必要なアプリケーションでSkyRayの高速制御が可能です。 制御信号には、LED点灯/消灯、0-10V LED強度、LEDを無効にする安全インターロックが含まれます。 モニタリング信号には、LED点灯、チャンバー温度、システムアラームが含まれます。

PCシリアルポートによるリモートコントロール

USBまたはRS485シリアルポートを介してシステムを遠隔操作することもできます。 Windows™互換のグラフィカル・インターフェース・プログラムにより、システムの全機能を実行することができ、RS485により複数のユニットをネットワーク化することができます。

ランプ電力調整

システムのスイッチモード電源は、ACライン入力やLED電圧の変動に関係なく一定のランプ電力を維持し、一貫した再現性のある硬化時間を実現します。

ユニバーサル・ワイドレンジACライン入力

100-240VAC 50/60Hzの力率補正されたAC入力により、SkyRayはどの国でも簡単に使用できます。

強制空冷

取り外し可能なフィルターを備えたバッフル付き可変速ファン冷却システムが、冷却風をすべてのコンポーネントに適切に送り込み、システムの高い信頼性を確保します。

【アクセサリー＆オプション】

フットペダル制御

オプションの露光コントロールフットペダルは、ハンズフリー操作が必要な用途に使用できます。 このペダルは、システムの露光タイマーと組み合わせて使用することも、ペダルを踏んでいる間ランプLEDが点灯し続けるマニュアルモードで使用することもできます。

オプションのLEDスペクトル

SkyRayには、365nm、385nm、395nm、405nmのLEDが用意されており、あらゆるメーカーのさまざまな種類の接着剤やコーティング剤との互換性が保証されています。

仕様

システムタイプ	LED 投光照射硬化システム
ランプ出力	800W
入力電圧	100–120 / 200–240 VAC ±10% (自動調整)
入力電流 (最大)	13.0/6.5 Amps
硬化エリア	5 x 5″
重量	11.25 lbs.

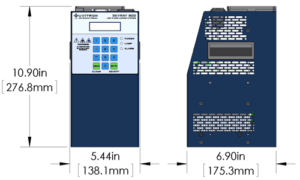

サイズ（長さ x 幅 x 高さ）	6.90 x 5.44 x 10.90”
