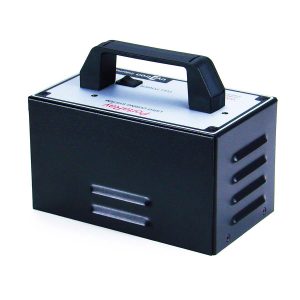

Uvitron 紫外線照射装置 PortaRay

ポータブルで軽量、多用途のUV硬化システムであるPortaRayは、さまざまなUVおよび可視光硬化アプリケーションに対応できます。 最大5 x 5″の有効硬化面積で、小さな部品の硬化に最適です。 重量はわずか3ポンドで、頻繁に移動する用途にも最適です。
このシステムには、ランプヘッドを保持し、アイドル時に遮光するための密閉式ヘッドレストが付属している。 オプションで、ヘッドレスト、UVグラス、電源コード、接着剤を収納・運搬するためのラッチ付き底部アクセサリーボックスも用意されています。 ランプヘッドは、手持ちでの硬化作業に使用できるほか、スタンド、コンベア、機械、固定具、ロボットなどに取り付けることもできます。 シンプルかつハイテクな設計により、PortaRayは非常に使いやすく、信頼性が高いです。

製品の価格

お問い合わせください

主な特長

完全一体型ランプヘッド

ハンドヘルドタイプのランプヘッドには、長寿命400Wまたは600Wのアークランプが内蔵されており、UVA、UVBまたは可視光を均一に照射します。 アークランプは、最新の UVパワープラス・ランプ・ドライバーで駆動します。 ランプ寿命は2,000時間です。 ランプリフレクターは、均一で大面積の硬化用に放物面5 x 5″タイプ、または小面積の硬化用に集光（円形）5 x 3″タイプがオプションで用意されています。

ランプ電力調整

システムのスイッチモード電源は、ACライン入力やランプ電圧の変動に関係なく、ランプ電力を一定に保ちます。 このレギュレーションにより、繰り返し硬化時間とランプ寿命が長くなります。

スタンバイモード

本機にはスタンバイモードのロッカースイッチがあり、ランプ出力を1/2に抑えることができます。 このモードは、システムを使用していない間、熱と迷光UV出力を低減するために使用できます。

2種類のACライン入力バージョン

入力電圧範囲は90-132VACと180-265VACの2種類で、世界中で使用できます。

強制空冷

ランプヘッドに内蔵された冷却ファンにより、冷却運転と高いシステム信頼性を実現。

【システム構成】

PortaRayの多彩な構成オプションは、UV硬化ランプヘッド本体だけにとどまりません。 特定の用途をサポートするために、様々な特殊構成*やシステムのアップグレードを提供しています。

卓上マウント＆シールドステーション

このシステムは、卓上型投光照射スタンドとシールドの特殊な構成により、さまざまな高さに取り付けることができる。 オプションの前面ラップアラウンドUVシールドと背面UVシールドを装着したスタンドマウント型PortaRay。

ラッチ式アクセサリーボックスの構成

PortaRayで利用可能なオプションのアクセサリー収納ボックスは、ランプハウジングの底部にラッチすることができます。 この収納ボックスは、ヘッドレスト、電源コード、UVグラス、接着剤など、硬化システムのアクセサリーを収納するために使用できます。

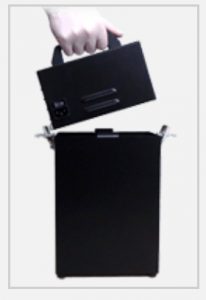

ランプヘッドはアクセサリーボックスに取り付け可能

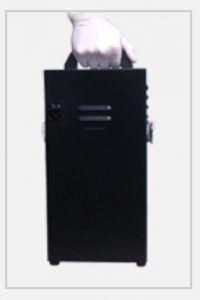

持ち運びが容易

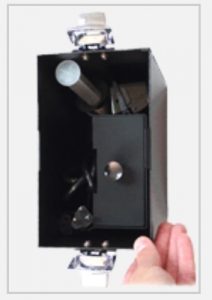

アクセサリーボックスを上から見た図

引き出し付きヘッドレスト： PortaRayのラッチ式アクセサリーボックスバージョンには、引き出し付きのヘッドレストが付属しています。 これにより、ヘッドレストは、アイドル時の遮光に加えて、小部品用のミニ硬化室としても機能します

仕様

仕様
システムタイプ：	ポータブル型投光照射硬化システム
パーツ番号：	UV2270	UV2267
ランプ出力：	400W	600W
リフレクターオプション：	パラボリック 5 x 5″（広範囲硬化）	フォーカス：5 x 3″（高強度硬化）
アクセサリーボックスおよびヘッドレストオプション：	ヘッドレストランプヘッドのみ	ヘッドレスト閉鎖型
チャンバーの最大パーツサイズ：	4.25 x 4.25 x 2”	引き出し式ヘッドレスト
電気仕様
最大入力電流（400W）	7A	3.5A
最大入力電流（600W）	10A	5A
ソース入力周波数：	47 Hz–63 Hz
PortaRay 寸法 長さ x 幅 x 高さ：
8 x 5 x 6”	8 x 5 x 16.5”
PortaRay 重量
3.15 lbs.	6 lbs.
