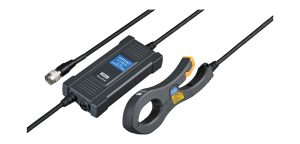

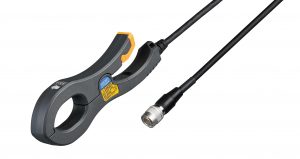

日置電機/HIOKI　高確度・小型AC/DCカレントプローブ CT6833/CT6834



HIOKIのAC/DCカレントプローブCT6833/CT6834は、自動車の電力計測に特化した高精度なクランプ型電流センサーです。50%小型化された設計により、狭いエンジンルームでも容易に設置可能で、WLTPやSAE J1634規格に対応しています。業界最高水準のDC確度±0.07%を実現し、車載バッテリーや補助システムのエネルギー効率を高精度で計測。多様な計測器との互換性も備え、自動車メーカーや試験機関に最適なソリューションを提供します。

AC/DC カレントプローブ CT6833 製品ページ
AC/DC カレントプローブ CT6834 製品ページ

主な特長

卓越した高確度

CT6833/CT6834は、業界最高水準となるDC確度±0.07%を実現し、WLTP試験やSAE J1634規格などで要求される高い計測性能を提供します。また導体位置による影響を最小限に抑え、さまざまな試験環境において一貫性のある信頼性の高い計測を可能にしています。

小型で幅広い用途に対応

従来機種と比べ50%の小型化を実現し、配線が込み入ったエンジンルームなどの狭いスペースでも容易に設置できるよう設計されています。設置作業時間の短縮と、強引な取り付けによるセンサーの損傷リスクを軽減しています。

広い電流計測範囲と優れた耐久性

計測範囲は最大200 Armsまたは600 Apeak（CT6833/CT6833-01）、最大500 Armsまたは800 Apeak（CT6834/CT6834-01）で、さまざまな電力計測用途に対応します。また動作温度範囲は-40℃から85℃であり、幅広い温度条件下で安定した計測が可能です。

豊富なケーブルオプション

5 m（CT6833/CT6834）および10 m（CT6833-01/CT6834-01）のケーブルオプションを新たに用意し、試験設備の柔軟なレイアウトを可能にしました。長いケーブルにより配線レイアウトの自由度が向上し、さまざまな使用環境に対応できるようになります。

使いやすいロック機構

指一本で簡単に開閉可能なロック機構を採用し、配線への着脱が簡単に行えます。これにより、設置作業の効率が大幅に向上します。

シンメトリー構造による作業性の向上

極性の向きによって作業性に差が出ないよう、センサーの向きが変わっても効率的にクランプできるシンメトリー（対称）構造を採用したことで、試験時の使いやすさが向上しました。

多様な計測器との互換性

日置電機社パワーアナライザ（PW3390、PW6001、PW8001）をはじめ、電力計測モジュールM7103、センサーユニット（CT9555、CT9556、CT9557、U8977）と組み合わせて使用できます。お客様の既存の試験環境にスムーズに導入でき、幅広い用途に活用いただけます。

主な用途

• 燃費、電費試験

WLTPやSAE J1634規格に準拠した燃料・電力消費試験に対応。エネルギー効率の評価や各種規制への適合確認に必要な、バッテリーの充放電サイクルにおける電流量（Ah）と電力量（Wh）を高確度で積算計測できます。

• 補助バッテリーの負荷計測

ADASやインフォテイメント*5、照明といった補助システムの消費電力を監視できます。ECUの増加に伴う電力損失を最小限に抑え、効率的なエネルギー配分の実現に貢献します。

*5 インフォテイメント：インフォメーション（情報）とエンターテイメント（娯楽）を組み合わせた言葉。車載ナビや車両情報、音楽再生などを1つの画面で操作できる統合システム。

• 研究開発・規格試験

自動車の開発現場や試験機関において、世界各国のエネルギー基準や排出ガス規制への適合性確認に必要な、高確度で信頼性の高い計測が可能です。
