ウェーブクレスト　インパルス巻線試験機（部分放電試験機）ST-10K

インパルス巻線試験機 ST-10Kは、変圧器、モーター、ローター、ステーター、電気バルブ、発電機、およびあらゆる種類のコイルの巻線製品をテストするための不可欠な機器です。絶縁不良を検出するための部分放電試験機能とインダクタンス測定機能を拡張し理想的な巻線試験機となりました。高速サンプリング技術を使用して、標準/マスター コイルと DUT (被試験デバイス) の波形を測定器に保存できます。

インパルス巻線試験機（部分放電試験機）ST-10Kの詳細はこちらのカタログ（PDF）をご覧ください。

製品の価格

お問い合わせください

主な特長

• 500V~10,000V のプログラム可能なインパルス電圧により、コイルを損傷することなく、低エネルギー試験が可能です。
• 200MHz の高速サンプリング レートを提供します。
• 800 x 480 のカラー LCD ディスプレイにより、ユーザーは波形とテスト結果を明確に表示できます。
• ユーザーフレンドリーな操作インターフェースを提供します。
• インパルス試験時の最小インダクタンス ＞10μH 。
• 3 種類の波形試験を提供します。

1. 標準波形：L値比較
2.  テスト波形：AreaSize比較、DiffZone比較、コロナ量比較、コロナ数比較。
3.  部分放電波形：PDコロナ波形を表示

比較方法

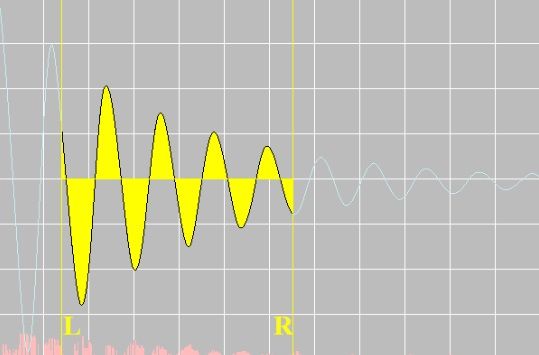

1. 面積比較、AREA

標準コイルと試験コイルの波形を規定の範囲に入れて、波形の面積の和を求めて比較し、面積の和とエネルギー損失の差を求めます。 判定値はパーセンテージで表されます。 比較した面積と演算結果が設定した判定値未満の場合は判定値とし、設定した判定値よりも大きい場合は判定値を不合格とします。

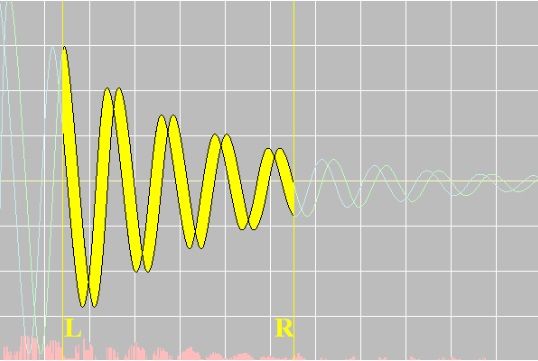

2. エリア DiffZone 比較 DIFA

標準コイルと試験コイルの波形を規定の範囲に収め、波形の面積差を算出し比較することで、両者の面積偏差とインダクタンス値の差を判定します。 判定値はパーセンテージで表されます。 比較後の面積差の計算結果が設定した判定値より小さい場合は合格、設定した判定値より大きい場合は不合格となります。

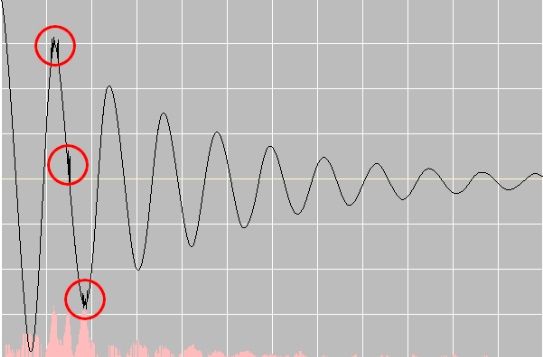

3. 比較コロナ数比較、CORON; コロナ量、COROS

テストコイルの高電圧パルス試験中、コイルの欠陥または材料の損傷によりコロナ放電が発生します。 コロナ数；原波形で検出されたコロナ放電の高周波の大きさの総和がコロナ量です。 判定値は整数値で表されます。 比較後のコロナの数（量）の計算結果が、設定した判定値未満の場合は判定値とし、設定した判定値より大きい場合は判定値を不合格とします。

4. インダクタンス値の誤差率比較

標準コイルのインダクタンス値と試験コイルのインダクタンス値の差を計算し、標準インダクタンス値と試験インダクタンス値の差を計算し、結果を標準インダクタンス値の百分率で割ります。 パーセンテージの結果値が設定した判定値よりも小さい場合は合格、結果値が設定した判定値よりも大きい場合は不合格となります。

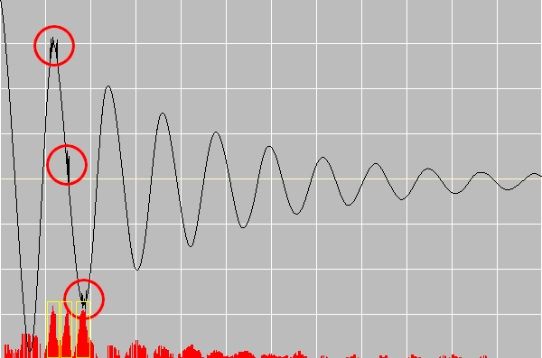

5. コロナ放電波形検出

テストコイルの波形を規定範囲に入れてコロナ波形を求め、コロナの最大値を求めます。 判定値はボルト単位の整数値で表されます。 コロナ波形の最大値が設定した判定値より小さければ判定値は合格、設定した判定値より大きければ判定値は不合格となります。

アプリケーション

• 変圧器、モーター、ローター、ステーター、電気バルブ、発電機、およびあらゆる種類のコイルなどの巻線製品のテスト
• 部分放電試験
