掲載日：2024.7.9
25 MHzから１GHzまでの各種無線機の送信平均電力（最大150W）とアンテナシステムのVSWRや反射電力を同時に測定することができる双方向のセンサ

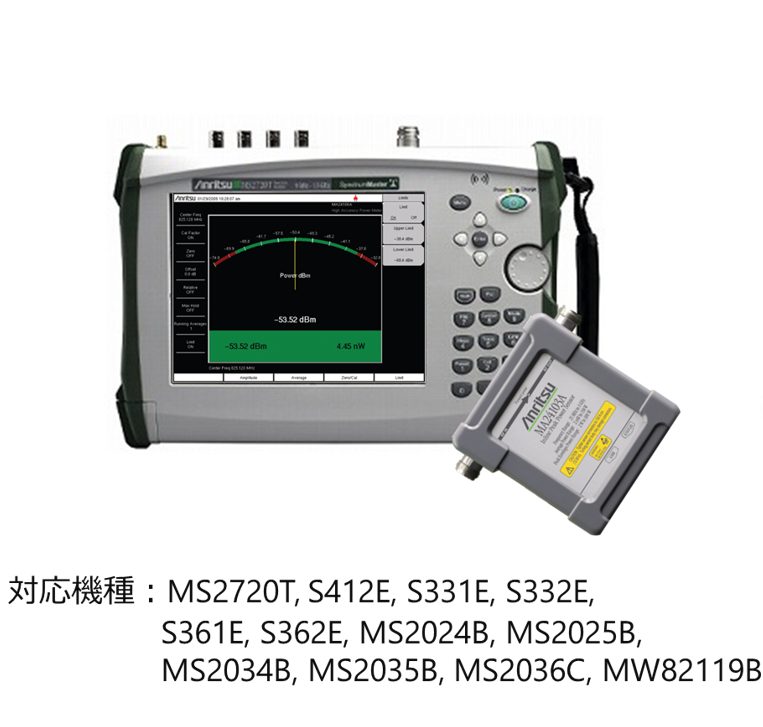

アンリツ/Anritsu 通過型パワーセンサ MA24103A
通過型パワーセンサMA24103Aは、25 MHzから１GHzまでの各種無線機の送信平均電力（最大150W）とアンテナシステムのVSWRや反射電力を同時に測定することができる双方向のセンサです。
MA24103Aは、CWはもちろん狭帯域デジタル通信（ARIB STD-T61）や市町村デジタル同報通信システム（ARIB STD-T86）など様々な信号の平均電力を測定でき、無線システム全体の品質を管理・維持するために有効な測定器です。
主な仕様
項目 仕様
■ 周波数範囲 25 MHz ～1 GHz (MA24103A)
■ 送信電力測定レンジ 2 mW ～150 W （+3 dBm ～+51.76 dBm）
■ 反射電力測定レンジ 2 mW ～150 W （+3 dBm ～+51.76 dBm）
■ 方向性 ≥ 28 dB : 25 MHz ～< 1 GHz
■ 挿入損失（代表値） ≤ 0.15 dB：25 MHz ～1 GHz
通過型パワーセンサ MA24103Aの詳細はこちらのカタログをご覧ください。
製品の価格
お問い合わせください
主な特長
- 通過電力測定：システムのダウンタイムを最小限に抑え、稼働中の無線信号を監視
- 二方向測定：送信電力と反射電力／アンテナ系のVSWRなど測定
- 実効値測定：信号の平均電力測定
- ハンドヘルド測定器の他、PCに接続しても使用
