掲載日：2024.4.18
シンプルなユーザインターフェースを兼ね備え、設計に携わる技術者が自ら（アプリケーション開発の専門家でなくても）what-if シナリオを数多く作成可能
スートラシステムズ／Ｓｕｔｒａ ２Ｄ／３Ｄ ＦＥＭプリポストプロセッサ Ｆａｌｃｏｎ（ファルコン）
CAE分野での豊富な実績と経験から開発された、軽量な2D/3D FEMプリポストプロセッサです。
汎用性のあるプリポスト製品は数多く存在しますが、多くの場合そのカスタマイズには高いスキルが要求され、開発後もメンテナンスにコストがかかると言われています。Falcon をお手持ちの製品やソルバと連携させれば、専用のプリ／ポストプロセッサを短期間、低価格で開発することができます
Falconはシンプルなユーザインターフェースを兼ね備えており、設計に携わる技術者が自ら（アプリケーション開発の専門家でなくても）what-if シナリオを数多く作成することができます。
主な特長
- 2D/3D モデルを表示する軽量なツール
- NASTRAN/ABAQUS/FEMAPファイルのインポート・エクスポートが可能
- OpenGLベースの3D表示
- 多言語サポート(英語／日本語)
- 大容量の3Dモデルでもマルチウィンドウ／マルチビューポートで操作可能

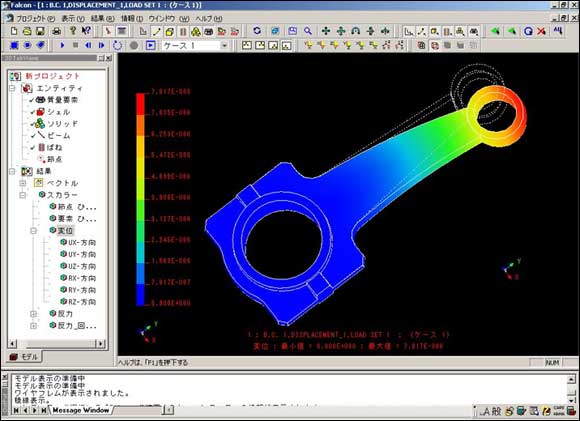

- コンター・ベクター・動画・グラフで結果表示
機能詳細
| 解析タイプ | ・線形／非線形静解析
・実固有値／複素固有値解析 ・固有値解析（1次・2次） ・周波数応答解析 ・動解析 ・熱伝導解析 ・座屈解析 |
| 表示機能 | ・コンタ表示(バンド/ライン)
・等密度面（IsoSurface) ・ベクタデータ表示 ・変形表示 ・ソリッド断面表示 ・2D グラフ機能 ・グループごとの結果描画 ・時間経過によるアニメーション機能(コンタ/ベクタ/ＩsoSurface) |
| インポート エクスポート |
・NASTRAN OP2, FRD, FEMAP, UNV 結果ファイルインポート
・BMP / JPG / PNG によるイメージファイル ・CSV フォーマットでの結果出力 |
| プラットフォーム | OS: Windows10,11 |
| オプション機能 | ・データベース連携(Access / SQL Server / Oracle)
・DXF, STL,VRML 形式のFEM/Geometryデータのインポート／エクスポート ・HTML / WORD / EXCELでの自動レポート作成 |
