ウェーブクレスト　HEMPフィルター 電磁パルス保護用ラインフィルタ

HEMPは、上空での核爆発によって発生する強力な電磁波で、電子機器やインフラに甚大な被害を与える可能性があります。電線やケーブルに取り付けられ、過電圧や大電流を防ぐことで機器の故障や破壊を防ぐことができます。

製品の価格

お問い合わせください

主な特長

• フィルタは UL 仕様 #1283 に従ってリストされています。
• 温度範囲: 動作時 -55°C ～ +85°C
• エンクロージャは冷間圧延鋼製で、継ぎ目が連続的に溶接されています。
• フィルターの接地経路接続面は錫メッキまたはステンレス鋼でなければなりません。
• 注文時に指定されれば、コンジットハブまたはクリアランスホールが提供される場合があります。
• 各位相フィルターは個別に取り外し可能。
• 内部フィルターには不燃性の含浸剤が充填され、密閉されています。
• ご注文時にご指定いただければ、床置き用の脚をご用意することも可能です。
• 300AMP 以上のフィルターには 6 インチ x 2 インチの取り付け U チャンネルが付いています。

【仕様】

■ 電気的

定格電流：フィルタは、劣化することなく定格電流の 140% に 15 分間耐えることができます。

挿入損失:：HEMP フィルターは、政府承認の実験室によって該当する MIL-STD-220C に従って測定された場合、指定された周波数範囲にわたって最小 80 db の指定された挿入損失を提供するものとします。

電圧：フィルタは、最大定格電圧で継続的に動作でき、定格電圧の 2 倍の初期電圧テストに 1 分間耐えることができます。

■ 動作温度

フィルターエレメント：アセンブリ: 定格電圧および全負荷動作時、0°F ～ 104°F (-18°C ～ 40°C) コンポーネント: 0°F ～ 150°F (-18°C ～ 65°C)定格電圧および全負荷動作時

■ 機械的

ケース:：HEMP フィルターのケースは冷間圧延鋼で作られています。

仕上げ：すべての HEMP フィルターのケースは、プライマーの上に適切なラッカーを塗布して耐食性を持たせる必要があります。すべての未仕上げの接地面は、適切なメッキで保護する必要があります。

含浸剤：含浸剤は、Underwriters Laboratories （UL：試験認証企業）によって分類された不燃性であるものとします。

端子：端子は高温アルミナセラミック製でなければなりません。セラミック端子は、可撓性の絶縁リード線を備え、その一端は端子に恒久的に固定され、もう一方の端は、承認された難燃性絶縁体に取り付けられる恒久的に固定されたラグで終端されるものとします。

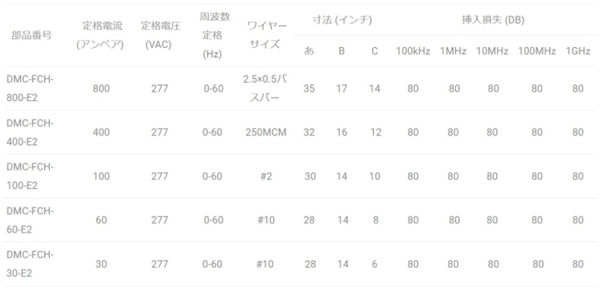

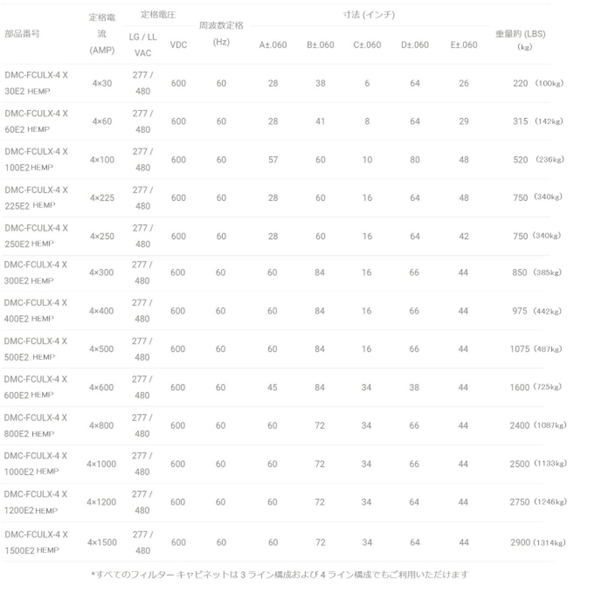

【ラインアップ】
