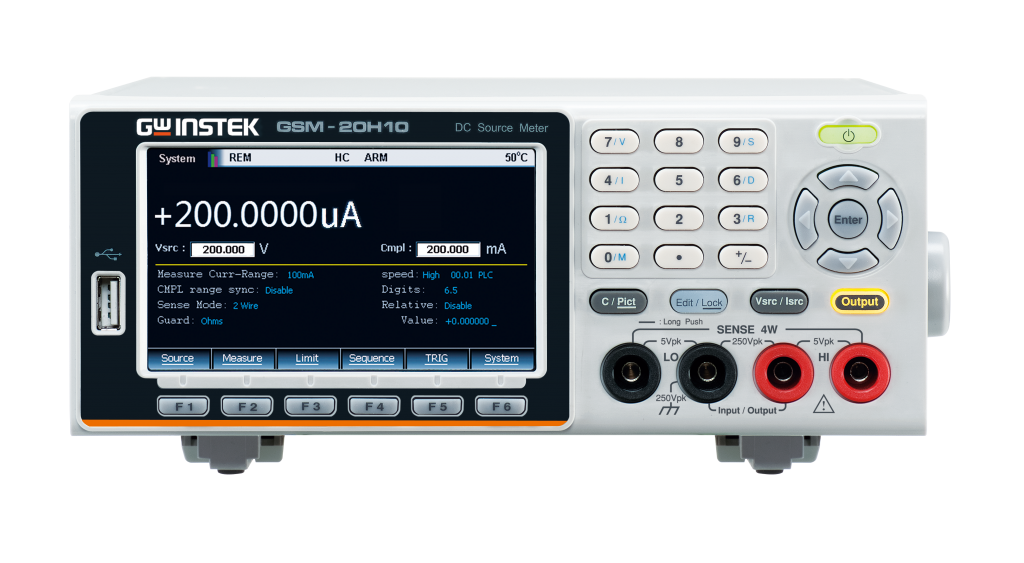

TEXIO/テクシオ・テクノロジー　DC ソースメジャーユニット GSM-20H10



GSM-20H10は、高精度の直流定電圧源/定電流源と、高分解能の電圧/電流/抵抗測定機能を備えたソースメジャーユニット(SMU)です。±210Vまでの電圧発生、±1.05Aまでの電流発生が可能です。最小出力分解能は10pA/1μV。
測定機能はデジタルマルチメータの様にNPLCの設定で分解能と測定スピードを可変することができ、基本確度0.012％（5½桁分解能時）で高精度測定が可能です。
出力は４象限動作でソース（電流の供給）とシンク（電流の吸い込み）が可能。
基本となるDC出力に加え出力値を変化させるシーケンス機能を搭載していますので、ダイオードやLED等半導体や電子部品のI-V特性測定も容易に行うことができます。GP-IB搭載モデルのGSM-20H10Gもご用意しております。
SMUはソースとメジャーを一連に動作させることができますので、これまでの電源とDMMをそれぞれ制御していた場合に比べその連動性が向上しますので、システム全体の簡素化や使いやすさにつながる便利な１台です。



製品の価格

希望小売価格　￥650,000（税別）～

• 2024年4月現在の価格になります。
• 価格については、予期なく変更する場合があります。

主な特長

シリーズ仕様

• 4象限出力、最大±210V/±1.05A/22W
• 最小出力分解能、10pA/1μV
• 基本のDC出力に加え、４つのシーケンス出力機能　（階段(リニア)、階段(ログ)、カスタム、メモリ）
• 電圧、電流、抵抗測定機能
• 測定基本確度0.012％（5½桁分解能時）
• サンプリング・スピード可変
• SDM(ソース・ディレイ・メジャー)サイクル機能
• リミットテスト
• ５つの演算機能内蔵
• 過電圧(OVP) / 過温度(OTP)　保護機能
• 4.3インチ液晶ディスプレイ、数値キー入力
• リアルタイムクロック内蔵
• リモートインタフェース（RS-232C、USB-TMC、LAN）
