見えないところを簡単に“見える化” 品質向上に強力サポート

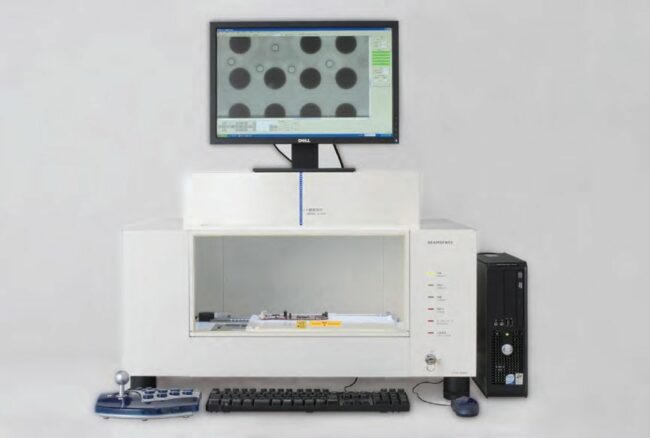

ビームセンス/BEAMSENSE スマートレントゲン X線透視装置 FLEX-M863-2017
部品の小型化・高密度化にともない、品質管理や実装の現場における製品品質の維持、向上が重要となっています。
そこで、現場でご要望されている、「Mサイズの基板も検査出来て設置場所に困らない」、「操作が簡単で誰でも簡単に使える」、「半導体実装の部分まで高精細に見たい」のご意見に従って開発し、現場に最適なX線透視装置を実現しました。
Ｘ線透視装置 FLEX- M863の特徴や機能を動画でわかりやすくご紹介します。（日本語）
FLEX M863 Movie(English ver.)
スマートレントゲン X線透視装置 FLEX-M863-2017の詳細はこちらのカタログ（PDF）をご覧ください。
主な特長
- 10倍拡大で2μｍの分解能、高精細150万画素でハイビジョン並みの高精細画像
- 遮蔽ガラスを除いて鉛フリーとするとともに、超低消費電力150Wで、地球に優しい装置を実現
- パソコンベースで、ジョイパッドとマウスによる簡単操作
- 使い易さと安全性を追求したオープン設計
- 左右約17度の傾斜テーブル

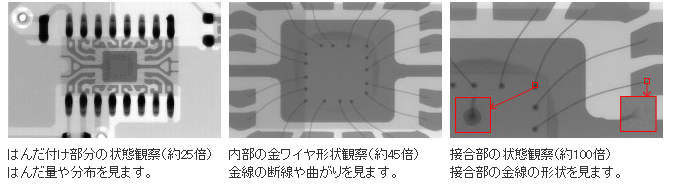

X線による表面実装SOP型ICの拡大画像（17インチ画面上で観察）

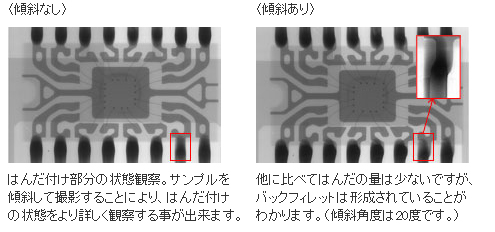

サンプルの傾斜撮影による画像の変化

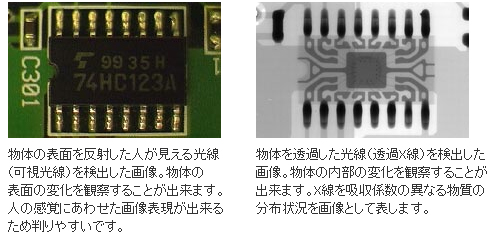

可視光画像とX線画像
設備仕様
| 項 目 | 仕 様 |
| 設備寸法 | W800×D645×H523（mm） |
| 質 量 | 約115（kg） |
| テーブル | テーブルサイズ：350×270mm、ストローク：X軸：325mm、Y軸：245mm、Z軸：200mm |
| X線発生部 | 管電圧：10～70kV 管電流：10～140μA 焦点サイズ：約7μm 密閉管方式 |
| CCDセンサ | 画素数：1500×1000画素 画素サイズ：20×20μm USB3.0 AD精度 16bits |
