掲載日：2011.1.25
オシロライクのグラフ表示機能、低電圧動作、高速応答の電子負荷装置

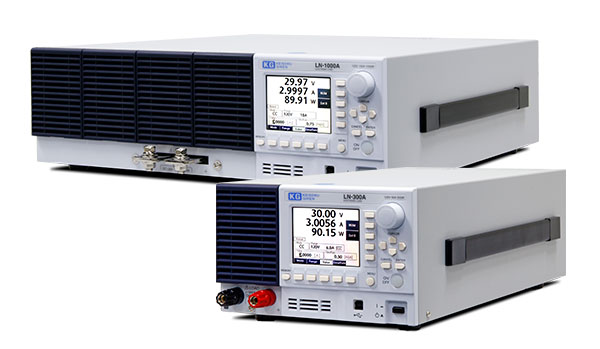

計測技術研究所/KEISOKU GIKEN ハイエンド多機能電子負荷装置 Load Station シリーズ
Load Stationシリーズは、低電圧動作テクノロジーと高速電流制御テクノロジーにより、端子電圧が低い太陽電池・燃料電池や二次電池の放電試験用の電子負荷として使用できます。
標準機能のスイープモードにより、PCがなくてもI-V特性試験ができます。
主な特長
- 低電圧動作テクノロジーによる最小動作電圧の概念がない「まるで電子抵抗」動作
- 高速電流制御テクノロジーによるオーバーシュートなしの電流波形
- 高スルーレート50A/μs
- 1μsからの電流立上り/立下り応答時間を独立して設定可能（ダイナミックモードのCC時）
- 8モード(CV/CC/CR/CP/EXT/ダイナミック/ショート/スイープ)の負荷動作モード設定
- 最大10台(10kW)の並列接続可能
- オシロライクなインターフェース
ラインナップ
- LN-300A ： 動作電圧：120V、電流：60A、電力：300W
- LN-300C： 動作電圧：500V、電流：12A、電力：300W
- LN-1000A： 動作電圧：120V、電流：180A、電力：1000W
- LN-1000C ： 動作電圧：500V、電流：36A、電力：1000W
主な仕様
| モデル | 主な仕様 |
| LN-300A | 定格：120V、60A、300Wスルーレート：20A/μs |
| LN-300C | 定格：500V、12A、300Wスルーレート：1A/μs |
| LN-1000A | 定格：120V、180A、1000Wスルーレート：30A/μs |
| LN-1000C | 定格：500V、36A、1000Wスルーレート：3A/μs |
