エヌエフ回路設計ブロック/NF Corporation　AEアナライザ AE9702S / AE9702 / AE9701



高度な解析機能を備えたAE測定器

製造工程の異常を早期検出、生産設備のメンテナンスなどの用途に

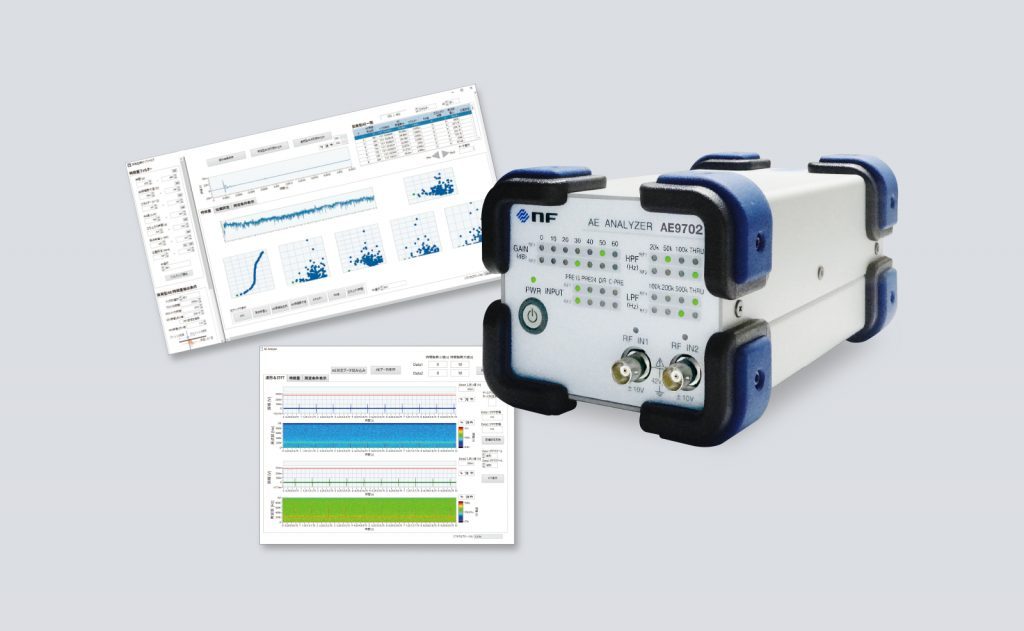

測定器と測定・解析ソフトウェアを組み合わせて、AE信号を解析するシステムです。
摩擦・摩耗などにより発生する“連続型AE信号”、亀裂・破損などによる“突発型AE信号”を解析する2種類のアプリケーションソフトウェアを用意しています。
センサからのAE信号を増幅・フィルタリングしてPCへ転送し、リアルタイム波形表示、STFT（短時間フーリエ変換）表示、特徴量の抽出や位置標定などが可能です。
別途センサとプリアンプを用意することで、AE解析を開始することができます。

2チャネルのAE9702、AE9702S、1チャネルのAE9701をご用意。

製品の価格

お問い合わせください。

主な特長

センサからのAE信号を、適切に増幅・フィルタリングしてPCへ転送します。
AEセンサに加えて、加速度センサで多様な評価が可能です。

• 高時間分解能 原波形収集　最大4MS/s（1チャネル出力時）
• アンプおよびフィルタを内蔵
• 利得 最大60dB、遮断周波数可変ローパスフィルタ/ハイパスフィルタ
• 様々なセンサに対応

AEセンサ, プリアンプ内蔵加速度センサ, ラインドライブ型プリアンプ
AEセンサで故障の予兆を検知し、加速度センサで故障直前をモニタすることも可能

• 2チャネル入力 (AE9702) / 1チャネル入力 (AE9701)
• 小型軽量　質量 約1.4kg (AE9702)、約1.2kg (AE9701)

突発型AEアプリケーションソフトウェア（突発型AE信号の解析に。破壊などの過程を統計的に評価）

• 亀裂の発生や進行に伴い放出される突発型AE信号を抽出し、累積発生数や立ち上がり時間などの統計処理を行うことで、現象を詳細に解析することができます。

• 測定器の制御、信号収録
• 突発型AE波形を抽出
• 特徴量のリアルタイム表示
• 位置標定

２つのセンサへの信号到達時間差から発生源を位置標定

• 波形ビューア

抽出した原波形をリアルタイム表示

• 保存済みデータの再解析

保存したデータを読み出し、各種条件を変更して再解析

• 特徴量のリアルタイム表示
• 位置標定：AE発生位置プロット

連続型AE アプリケーションソフトウェア

連続型AE信号の解析に（摩擦・摩耗、漏洩などの現象を連続的に観察。変形・破壊過程の詳細な観測が可能です）

• 測定器の制御、信号収録
• STFT(短時間フーリエ変換)機能
• 特徴量のリアルタイム表示
• 波形ビューア
  取得した原波形を連続して観察可能
• 保存済みデータの再解析
  保存したデータを読み出し、各種条件を変更して再解析

• STFT（短時間フーリエ変換）機能
• 特徴量のリアルタイム表示
