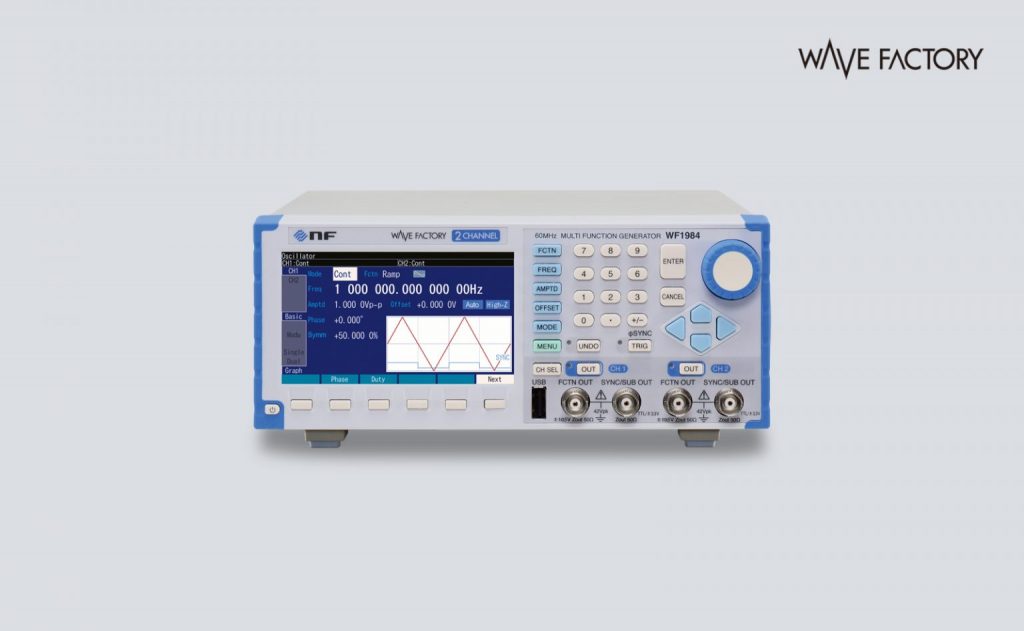

エヌエフ回路設計ブロック/NF Corporation　ラインナップ追加 マルチファンクションジェネレータ WF1981 / WF1982/WF1983 / WF1984

測定や試験の現場で必要とされる様々な波形を、容易に出力する性能、機能を搭載しました。
発振周波数は0～60MHz（WF1983/WF1984）／0〜30MHz（WF1981/WF1982）、低ひずみの高品位波形で試験の再現性を高めました。主出力に加え、独立して波形出力が可能なサブ出力、パワーデバイス評価に用いられるダブルパルスを含む豊富な出力波形、多彩な発振モード、シーケンス機能など波形出力をサポートする機能を搭載しています。

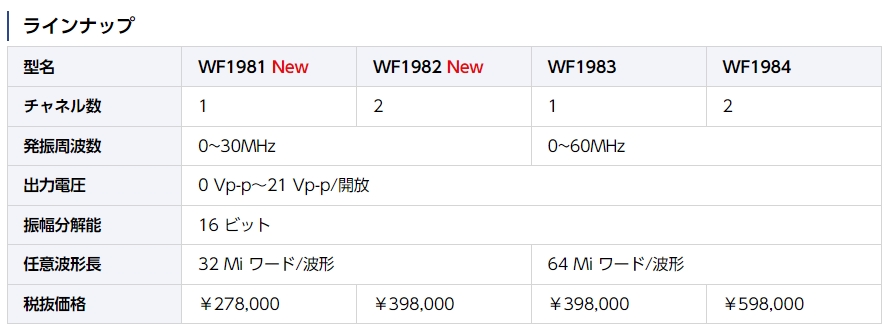

製品の価格

• 2024年5月現在の価格になります。
• 価格については、予期なく変更する場合があります。

主な特長

• 発振周波数

0〜30MHz（WF1981/WF1982）
0〜60MHz（WF1983/WF1984）、分解能　0.01μHz

• 高振幅分解能　16ビット
• 振幅設定　21Vp-p/開放
• 低ジッタ　40ps rms 以下
• 低ひずみ　0.03%以下
• 豊富な出力波形 ：正弦波、方形波、パルス波、ランプ波、ノイズ、DCのほか26種類の「パラメタ可変波形」
• 高速・大容量任意波形 ：240Mサンプル/秒、64Miワード
• 多彩な発振モード　：連続、スイープ、内部／外部変調、バースト／トリガ／ゲート、シーケンス発振、さらに内部/外部変調は、スイープ発振/バースト発振と同時に使用可能
• 独立したサブ出力装備 ：1チャネルモデルは2相、2チャネルモデルは4相信号発生器として（サブ出力は最大振幅±3.3V）
• パルスエッジ可変：立ち上がり/立ち下がりのパルス遷移部分を自在に編集可能
• シンクレータ機能 ：外部信号の波形変換に。外部から入力された信号に同期した出力が可能
• 上下限制限機能：設定値を制限することで、操作ミスなどによる過大出力を防止
• 任意波形作成ソフトウェア／シーケンス編集ソフトウェア（ダウンロードにて提供予定）
