掲載日：2021.6.23
高利得・広帯域・低雑音。高精度な信号処理に適した広帯域電流増幅器
エヌエフ回路設計ブロック/NF Corporation 広帯域電流増幅器SA-600シリーズに100G V/Aモデルが追加
SA-600シリーズは、従来品に比べて、10倍以上の高利得と広帯域を両立させた電流-電圧変換器シリーズです。
10M/100M/1G/10G/100G(V/A)の各利得をラインナップしました。入力換算雑音電流密度は、0.6fA/√ Hz（100G V/A、10Hzにて）の低雑音です。
さらに、従来品の10倍以上の高速応答とセンサとケーブルの容量に対する安定動作により、パルス応答時にオーバシュートやリンギングがほとんど発生しません。
SA-600シリーズの詳細はこちらのパンフレット（PDF）をご覧ください。
製品の価格
SA-604F2 標準価格￥260,000 (税抜）
SA-605F2 標準価格￥260,000 (税抜）
SA-608F2 標準価格￥260,000 (税抜）
SA-606F2 標準価格￥260,000 (税抜）
SA-607F2 標準価格￥260,000 (税抜）
- 2024年7月現在の標準価格になります。
- 価格については、予期なく変更する場合があります。
主な特長
- 高利得と広帯域を両立(100G V/A、DC～ 2kHz)
- センサ・接続ケーブルの容量に対して安定
- 低雑音
- LPF出力を装備

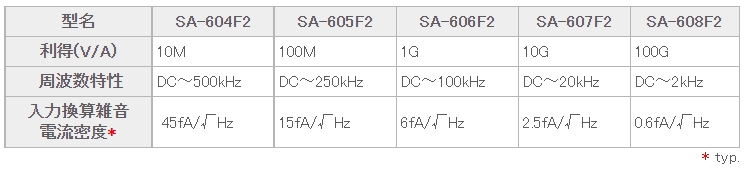

ラインナップ
パッケージ
パッケージはアルミシールドケースで、入出力コネクタは、高周波特性とシールド特性に優れたSMAコネクタを採用しています。*本体にはボトムプレートが付きます
機器組み込み用として、プリント基板に実装可能なパッケージを用意。
低背実装のデュアルインラインパッケージ（DIP）と省スペースのシングルインラインパッケージ（SIP）があります。（利得：1M/10M/100M/1G/10G）
