幅広い試験機能、パワーエレクトロニクス製品のテストに最適

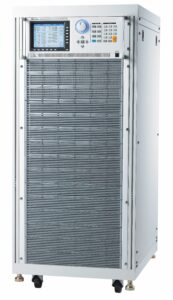

クロマジャパン/Chroma プログラマブル交流電源（多機能電源）Model 61500 Series
現在のパワーエレクトロニクス製品のテストにおいて、広範囲の電源ライン条件をシミュレートできる高性能な交流電源が必要です。61500シリーズは単相/三相に関わらず、電源ライン条件の正確なシミュレーションと製品特性を評価するための電気的特性を測定することができます。61500シリーズの多彩な機能により研究開発や設計検証、品質保証、量産の上流下流それぞれのフェーズに対応することができ、産業セグメントにおいてもパワーエレクトロニクス、航空電子工学、軍用、および規格試験など包括的なアプリケーションに最適です。
製品の価格
※価格については、弊社営業担当までお問い合わせください。
主な特長
- 単相/三相切換式（61507～）
- 電圧/周波数スルーレート設定が可能
- OCP/OPP値設定が可能
- 定格出力電流の4倍～6倍ピーク電流に対応
- 電圧出力ON/OFF位相角設定が可能
- 電圧変化による同期TTL信号
- 電源ライン異常シミュレーション用にLIST、PULSE、STEPの3モード搭載
- 電圧ディップ、瞬断/瞬停など多彩な電圧シミュレーション機能
- 高調波および次数間高調波機能
- 電圧/電流/周波数などの測定機能
- アナログ制御用入力インターフェースを準備
- リモートインターフェース：GPIB、RS-232、USB、Ethernet
- マスタースレーブ運転による最大90kVA出力
- 出力インピーダンス設定機能
モデルと仕様
| モデル | 61501/ 61502/ 61503/ 61504/ 61505 | 61507/ 61508/ 61509 | 61511/ 61512 |
| 定格出力 | 500VA/ 1kVA/ 1.5kVA/ 2kVA/ 4kVA | 3kVA/ 4.5kVA/ 6kVA | 12kVA/ 18kVA |
| 出力相 | 単相 | 単相/三相切換式 | 単相/三相切換式 |
| 電圧範囲 | 0~150V/ 0~300V/ Auto | 0~175V/ 0~350V/ Auto | 0~150V/ 0~300V/ Auto |
| 周波数範囲 | DC. 15Hz~1kHz | DC. 15Hz~2kHz (5kHz Option) | DC. 15Hz~1.5kHz |
| 並列接続 | 不可 | 5台まで（最大30kVA） | 5台まで（Max 90kVA） |
